Aby naši zákazníci lepšie porozumeli termočlánkom, inžinieri z Chongqing Duchin Temperature Instrument zostavili 15 bežných otázok o termočlánkoch. Dnes si vysvetlíme prvé tri.
1. Aký je princíp merania termočlánku?

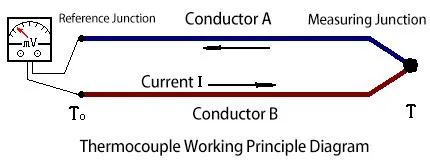

Princíp činnosti termočlánku je založený na Seebeckovom jave: fyzikálnom jave, pri ktorom sa v obvode tvorenom dvoma vodičmi z rôznych materiálov generuje tepelný prúd, ak sú tieto dve teploty prechodu rozdielne.
Termočlánok pozostáva z dvoch rôznych drôtov (termoprvkov). Jeden koniec je zvarený tak, aby vytvoril merací spoj (horúce spojenie) termočlánku, ktorý sa vloží do média, ktorého teplota sa má merať. Druhý koniec termočlánku (referenčný spoj alebo studený spoj) je pripojený k indikačnému prístroju. Ak je medzi meracím a referenčným spojom rozdiel teplôt, prístroj bude indikovať termoelektrickú elektromotorickú silu (EMF) generovanú termočlánkom.
2. Aký je princíp merania RTD?
Odporový teplotný detektor (RTD) meria teplotu pomocou charakteristiky, že elektrický odpor kovového vodiča alebo polovodiča sa mení s teplotou. Na teplo-citlivá časť (snímací prvok) RTD je vyrobená z jemného kovového drôtu rovnomerne navinutého na ráme vyrobenom z izolačného materiálu alebo vytvoreného na substráte technológiou laserového naprašovania.
Ak je v meranom médiu teplotný gradient, nameraná teplota predstavuje priemernú teplotu vrstvy média v rozsahu pokrytom snímacím prvkom.
3. Ako si vybrať medzi termočlánkami a RTD?
- Podľa teplotného rozsahu: Termočlánky sa vo všeobecnosti vyberajú pre teploty nad 500 stupňov, zatiaľ čo RTD sú preferované pod 500 stupňov.
- Podľa presnosti merania: RTD sa vyberajú pre aplikácie vyžadujúce vysokú presnosť, zatiaľ čo termočlánky sa používajú tam, kde sú požiadavky na presnosť relatívne nízke.
- Podľa rozsahu merania: Termočlánky vo všeobecnosti merajú bodovú teplotu, zatiaľ čo RTD zvyčajne merajú priestorovú priemernú teplotu.
